电缆工程量策画是电气工程预算、施工备料的中枢模范，借助CAD快速看图软件“一语气测量”“标注分类处理”功能，可开脱传统手算的繁琐与裂缝，已矣高效、精确计量。随着小编，学习工程实操表率，详备拆解从识图到汇总的全经由。

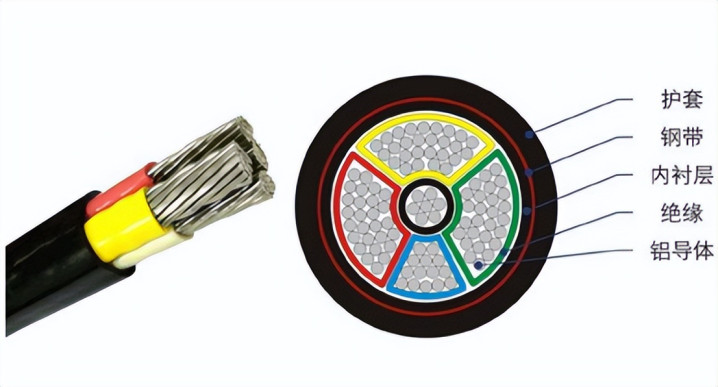

一、刚毅“电缆”
电力电缆主要用在输变电澄莹中，责任电流在几十安至几千安，额定电压在220V-500kV及以上。

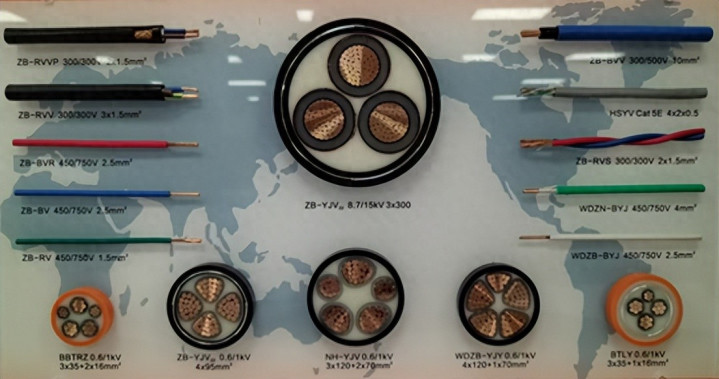

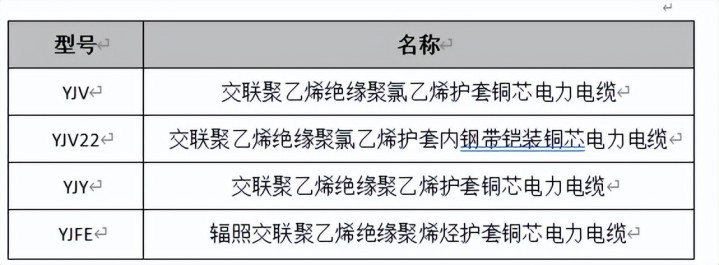

电力电缆按其线芯材质分为“铜芯”和“铝芯”两大类。按其遴选的绝缘材料分为聚氯乙烯绝缘电力电缆、交联聚乙烯绝缘电力电缆、橡胶绝缘电力电缆和纸绝缘电力电缆等。
二、电缆清单计价表率

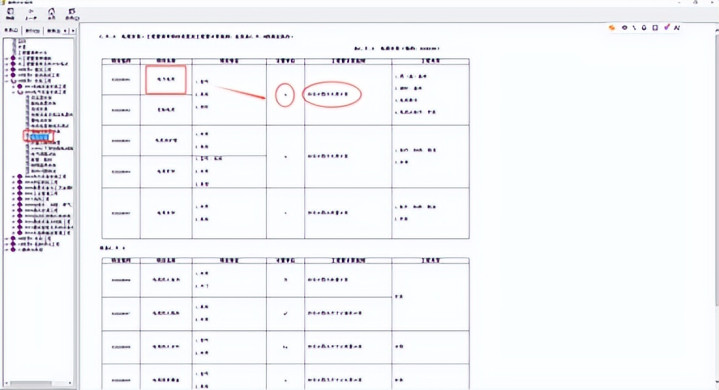

1、清单计价表率，电缆以“m”为单元，按遐想图示长度策画，责任实验包含：
1.1揭（盖）盖板
1.2 铺砂、盖砖
1.3 电缆敷设
1.4 电缆头制作、装配。

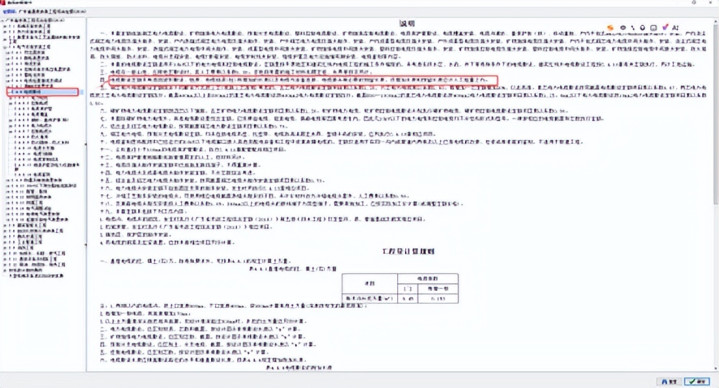

2、定额证明：电缆敷设定额未探究因波形敷设、弛度、电缆绕梁（柱)所增多的长度以及电缆与开导并吞、电缆征询等必要的预留长度，该增多长度和预留长度应计入工程量之内。
3、策画端正：电缆工程量需效力图纸旅途长度（水平+垂直）+预留长度+附加长度”的原则：
3.1基础长度（软件测量值）
通过软件测量方法赢得电缆水平长度（桥架、大地/墙面敷设部分）和垂直长度（楼层间、开导与桥架/接线盒之间的竖向部分）。其中，垂直长度需结合楼层标高、开导装配高度核算，举例：接线盒垂直长度=楼层高度-桥架距顶板高度-接线盒距顶板高度；配电箱垂直长度=楼层高度-桥架高度-配电箱离地高度-配电箱高度。
3.2 预留长度（要点掌捏实验，容易漏算）

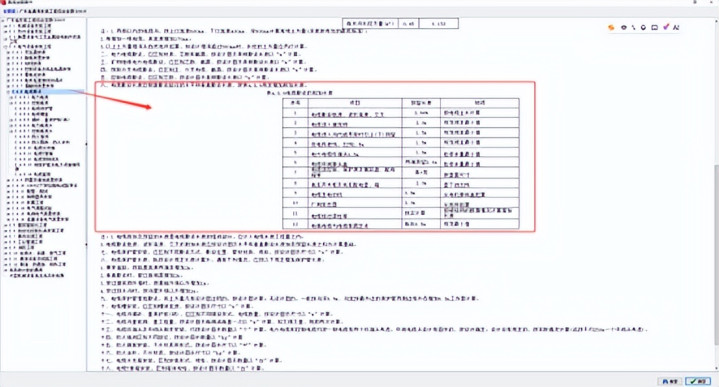

凭证《电力工程电缆遐想模范》GB50217-2018及定额端正，电缆在开导并吞处需预留一定长度，常见场景预留模范如下：
3.3 附加长度（敷设弛度、波形弯度、交叉，按比例2.5%策画）
电缆敷设过程中会产生波形弯度、交叉、弛度等损耗，需按概括所有这个词策画附加长度，策画公式：附加长度=（基础长度+预留长度）×2.5%。
3.4 总工程量策画公式
单根电缆总工程量=（水平长度+垂直长度）+预留长度+附加长度
三、案例操作
的“批量测量”“一语气测量”的功能是电缆长度策画的中枢，开云官方体育app官网结合“标注分类处理”“测量统计”功能，可已矣多规格电缆的分类测量与自动累加，大幅进步效果，具体操作如下：
1、 标注分类建立

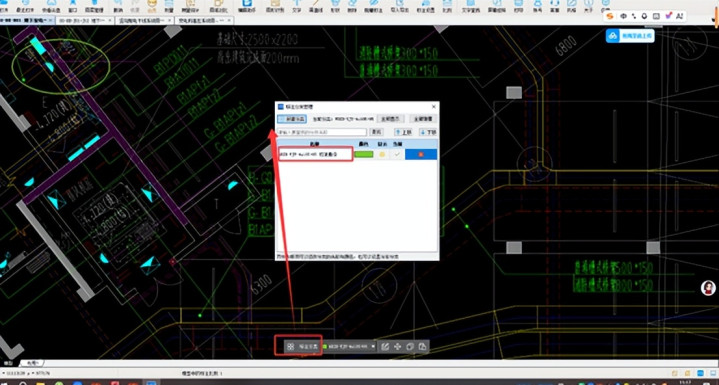

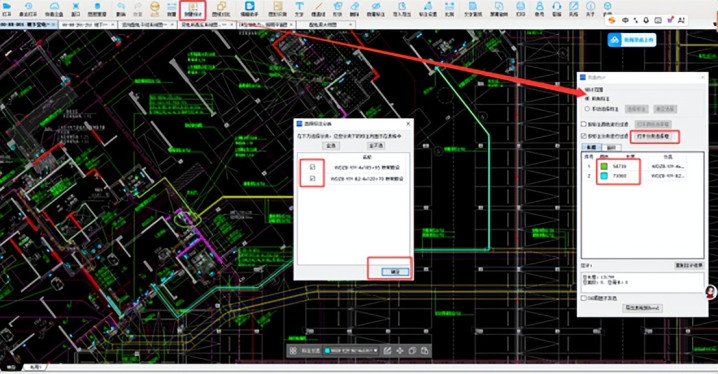

点击软件中的“标注分类处理”功能，新建分类，提议为不同规格电缆建立不同状貌，便于后续分手测量和统计汇总。
2. 电缆长度测量：一语气测量（适用于线缆旅途复杂、拐点较多的场景）

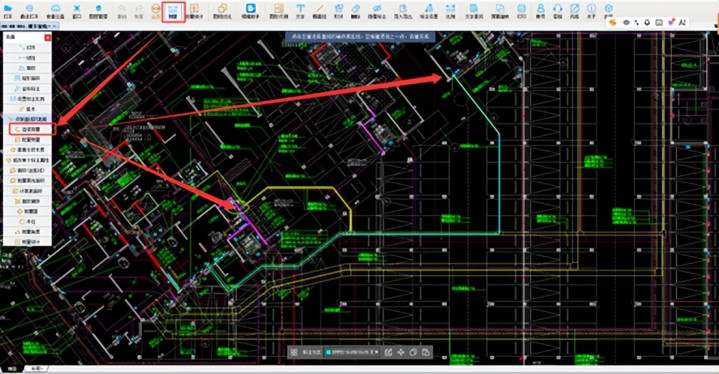

操作旅途：点击“测量”菜单，遴选“一语气测量”，沿电缆桥架中心线或线缆敷设旅途，尊龙步骤点击每个拐点，测量过程中软件会自动累加长度，完成旅途遴选后右键阐述，即可露馅总长度并进行标注。得出水平长度57.84m。
3. 测量为止稽察与导出

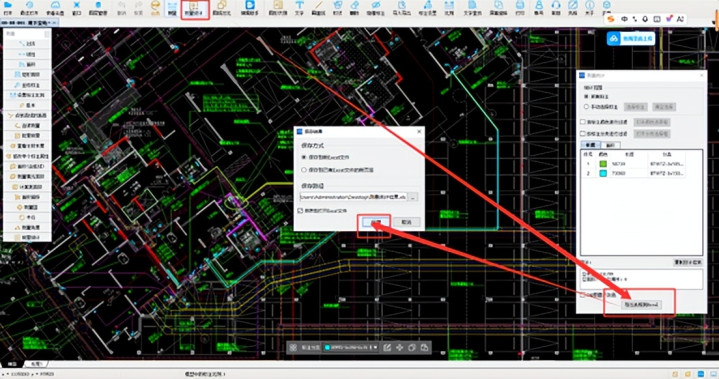

测量完成后，点击“测量统计”功能，勾选“按标注分类进行过滤”，即可稽察不同规格、不同敷设时势电缆的水平长度总数，幸免沾污统计。
4、工程量汇总
凭证CAD快速看图测量的长度，导出EXCEL表格，建设电缆工程量策画表，涵盖配电箱电缆回路、肇端及相当，电缆型号，附加长度及预留长度，咱们即可得出电缆的总长。
4.1 准备责任：识别图纸中，赢得配电箱离地高度1.4m（规格600×500×200），地下室楼层高度3.9m，一层楼层高度3.4m，桥架距顶板高度0.8m，配电柜落地装配（规格：600*1000*2200）。
4.2 分类建立：新建标注分类“BTWTZ-3x185+2x95-桥架敷设”，建立专属状貌；
4.3 长度测量：使用“批量测量”功能，沿电缆桥架中心线或线缆敷设旅途，步骤点击每个拐点，赢得：
水平长度：58.73m；
核算垂直长度：(3.9-0.8-0.1-2.2)+(3.9-0.8)+0.8+(3.4-0.8-1.4-0.5)=5.4m；
4.4 预留与附加策画：
预留长度=1.5×2（结尾头）+2（肇端低压柜：稽察表格）+（0.6+0.5）（结尾配电箱）=6.1m
附加长度=（58.73+5.4+6.1）×2.5%=1.76m；
4.5 总工程量：58.73+5.4+6.1+1.76=71.99m。
策画电缆工程量的中枢的是“精确识图+高效测量+表率策画”，要点掌捏 CAD快速看图“批量测量”“图层过滤”“标注分类”三个中枢功能尊龙app下载，严格效力预留长度、附加长度的策画端正，遁入常见易错点，即可开脱传统手算的繁琐，已矣工程量的精确、高效核算。
